W świecie produkcyjnym innowacja często wynika z połączenia najlepszych cech istniejących technologii. Formowanie wtryskowe pod ciśnieniem jest doskonałym przykładem tej zasady. Łącząc mocne strony obu formowanie wtryskowe i formowanie tłoczne , ten hybrydowy proces zapewnia wyjątkowe korzyści w zakresie wytwarzania wysokiej jakości, dokładnych wymiarowo i wytrzymałych mechanicznie części.
Jeśli pracujesz w branży motoryzacyjnej, lotniczej, elektronicznej lub produkującej towary konsumpcyjne — lub po prostu chcesz zrozumieć zaawansowane techniki formowania — warto poznać formowanie wtryskowe z tłoczeniem.
W tym artykule wyjaśniono, czym jest formowanie wtryskowe z tłoczeniem, jak działa, jakie są jego zalety i ograniczenia, typowe zastosowania, użyte materiały i czynniki, które należy wziąć pod uwagę przy wyborze tego procesu.
Formowanie wtryskowe z kompresją (CIM) to hybrydowy proces formowania, który łączy w sobie szybkie i precyzyjne dostarczanie materiału w procesie formowania wtryskowego z zaletami formowania tłocznego w zakresie jakości.
W tradycyjnym formowaniu wtryskowym stopione tworzywo sztuczne jest wtryskiwane do całkowicie zamkniętej formy pod wysokim ciśnieniem, całkowicie wypełniając wnękę przed ochłodzeniem. W przypadku formowania tłocznego odmierzoną wcześniej ilość materiału umieszcza się w otwartej formie, a następnie formę zamyka się w celu sprasowania materiału w odpowiedni kształt.

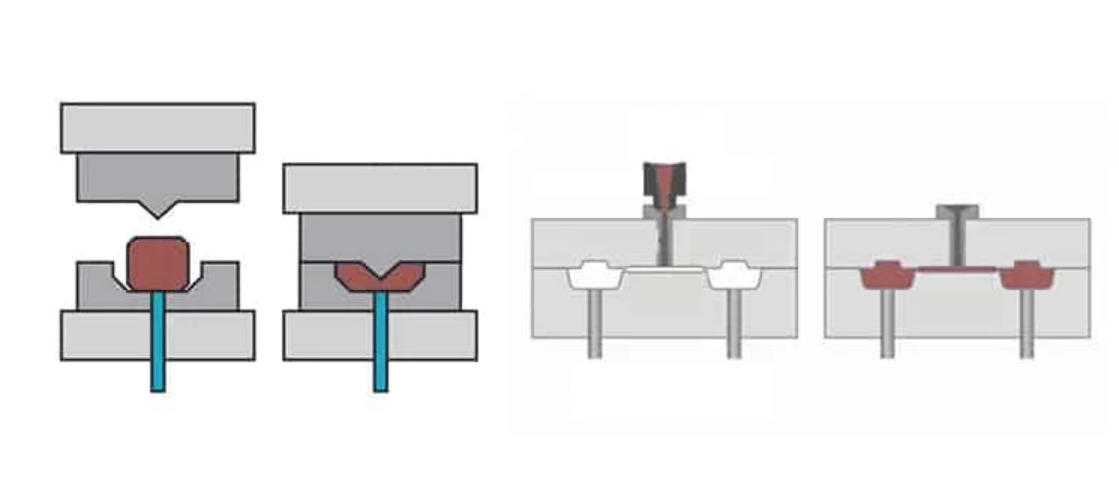

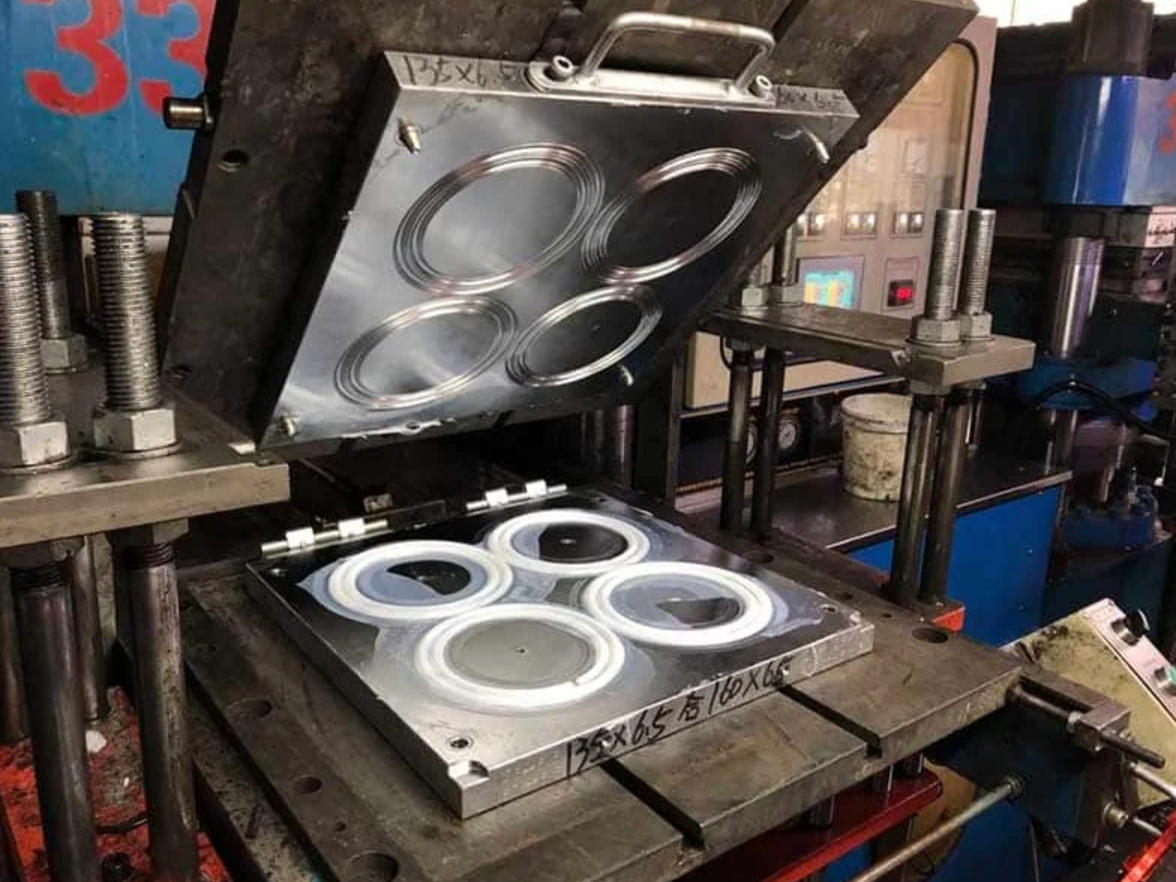

Formowanie wtryskowe tłoczne łączy w sobie następujące etapy:
Forma jest częściowo otwarta podczas wtryskiwania, co pozwala na wejście materiału z mniejszym oporem i naprężeniami.
Po wtryśnięciu materiału forma zamyka się całkowicie, ściskając materiał w celu uzyskania ostatecznego kształtu i tolerancji.
Ta dwuetapowa operacja formowania umożliwia producentom wytwarzanie części o:
Zmniejszone naprężenia wewnętrzne
Lepsze ułożenie włókien (w kompozytach)
Bardziej stała grubość
Lepsze wykończenie powierzchni
Jest szeroko stosowany, gdy wymagana jest wysoka integralność strukturalna i precyzja wymiarowa, szczególnie w przypadku kompozytów wzmocnionych włóknem.
Chociaż istnieją różnice w zależności od maszyny i materiału, ogólny proces CIM przebiega według następujących kroków:
Krok 1: Przygotowanie formy
W razie potrzeby forma jest wstępnie podgrzewana (szczególnie w przypadku materiałów termoutwardzalnych lub kompozytowych), aby poprawić płynność i utwardzanie. Forma jest lekko otwarta — czasami nazywa się to „przerwą ściskającą”.
Krok 2: Wtrysk materiału
Stopiony materiał (termoplastyczny lub termoutwardzalny) jest wtryskiwany do gniazda poprzez układ wlewu i wlewu, ale ponieważ forma jest częściowo otwarta, materiał wchodzi pod niższym ciśnieniem wtrysku niż w przypadku konwencjonalnego formowania wtryskowego.
Krok 3: Kompresja formy
Gdy początkowy ładunek materiału znajdzie się w środku, forma zamyka się do swojego ostatecznego położenia, ściskając materiał i zapewniając całkowite wypełnienie wnęki. Ten etap kompresji pomaga również:
Wyeliminuj puste przestrzenie lub linie spawów
Popraw wykończenie powierzchni
Zapewnij równomierny rozkład włókien (w przypadku materiałów wzmocnionych)
Krok 4: Chłodzenie lub utwardzanie
W przypadku tworzyw termoplastycznych forma jest chłodzona w celu zestalenia części. W przypadku materiałów termoutwardzalnych lub kompozytów do utwardzania żywicy stosuje się ciepło. Ten etap zapewnia, że część osiągnie ostateczną wytrzymałość mechaniczną.
Krok 5: Wyrzucanie części
Po zestaleniu lub utwardzeniu forma otwiera się całkowicie, a kołki wypychające (lub system ręczny) usuwają część.
Proces ten działa z szeroką gamą materiałów, ale szczególnie nadaje się do materiałów wzmocnionych włóknami i materiałów termoutwardzalnych.
Typowe materiały:
Tworzywa termoplastyczne
Polipropylen (PP)
Poliamid (Nylon, PA6, PA66)
Poliwęglan (PC)
ABS
Termoutwardzalne
Żywice epoksydowe
Żywice fenolowe
Nienasycone żywice poliestrowe
Kompozyty wzmocnione włóknem
Tworzywa termoplastyczne wzmocnione włóknem szklanym (GF-TP)
Tworzywa termoplastyczne wzmocnione włóknem węglowym (CF-TP)
Mieszanka do formowania arkuszy (SMC)
Masa do formowania luzem (BMC)
Wybór materiału zależy od wytrzymałości części, odporności termicznej, odporności chemicznej i wymagań dotyczących stabilności wymiarowej.
Producenci wybierają formowanie wtryskowe tłoczne ze względu na jego zdolność do łączenia szybkości, jakości i wydajności strukturalnej.
Ponieważ forma jest częściowo otwarta podczas wtryskiwania, stopiony materiał podlega niższym ciśnieniom ścinającym i wtryskiwaniu. Zmniejsza to naprężenia szczątkowe, poprawiając wytrzymałość części i stabilność wymiarową.
W materiałach wzmocnionych włóknami etap ściskania pomaga w bardziej równomiernym ułożeniu włókien, poprawiając właściwości mechaniczne i redukując słabe punkty.
Działanie ściskające może wepchnąć materiał w drobne szczegóły formy i wyeliminować widoczne defekty, takie jak linie spawów, zapadnięcia i puste przestrzenie.
Połączenie wtrysku i kompresji zapewnia, że nawet złożone części o dużej powierzchni mają stałą grubość, redukując wypaczenia i poprawiając dopasowanie.
Ponieważ wtrysk odbywa się przy częściowo otwartej formie, wymagania dotyczące maksymalnej siły zwarcia są zmniejszone, co pozwala na stosowanie mniejszych i tańszych maszyn formierskich.
Chociaż CIM oferuje wiele korzyści, nie jest idealny do każdego zastosowania.
Maszyny zdolne do precyzyjnej kontroli częściowego otwarcia i zsynchronizowanych cykli wtrysku/kompresji są bardziej złożone i droższe niż standardowe wtryskarki.
Chociaż wtrysk jest szybki, etap sprężania i utwardzania/chłodzenia może wydłużyć czas cyklu w porównaniu z formowaniem wtryskowym z dużą prędkością.
Niektóre tworzywa termoplastyczne o bardzo niskiej lepkości mogą nie odnieść znaczących korzyści z etapu sprężania. Ponadto niektóre materiały wrażliwe na ciepło mogą ulec degradacji, jeśli etap nagrzewania formy nie jest odpowiednio kontrolowany.
Projekty części wymagające ekstremalnych podcięć lub bardzo złożonych geometrii mogą nadal wymagać operacji wtórnych lub alternatywnych procesów formowania.

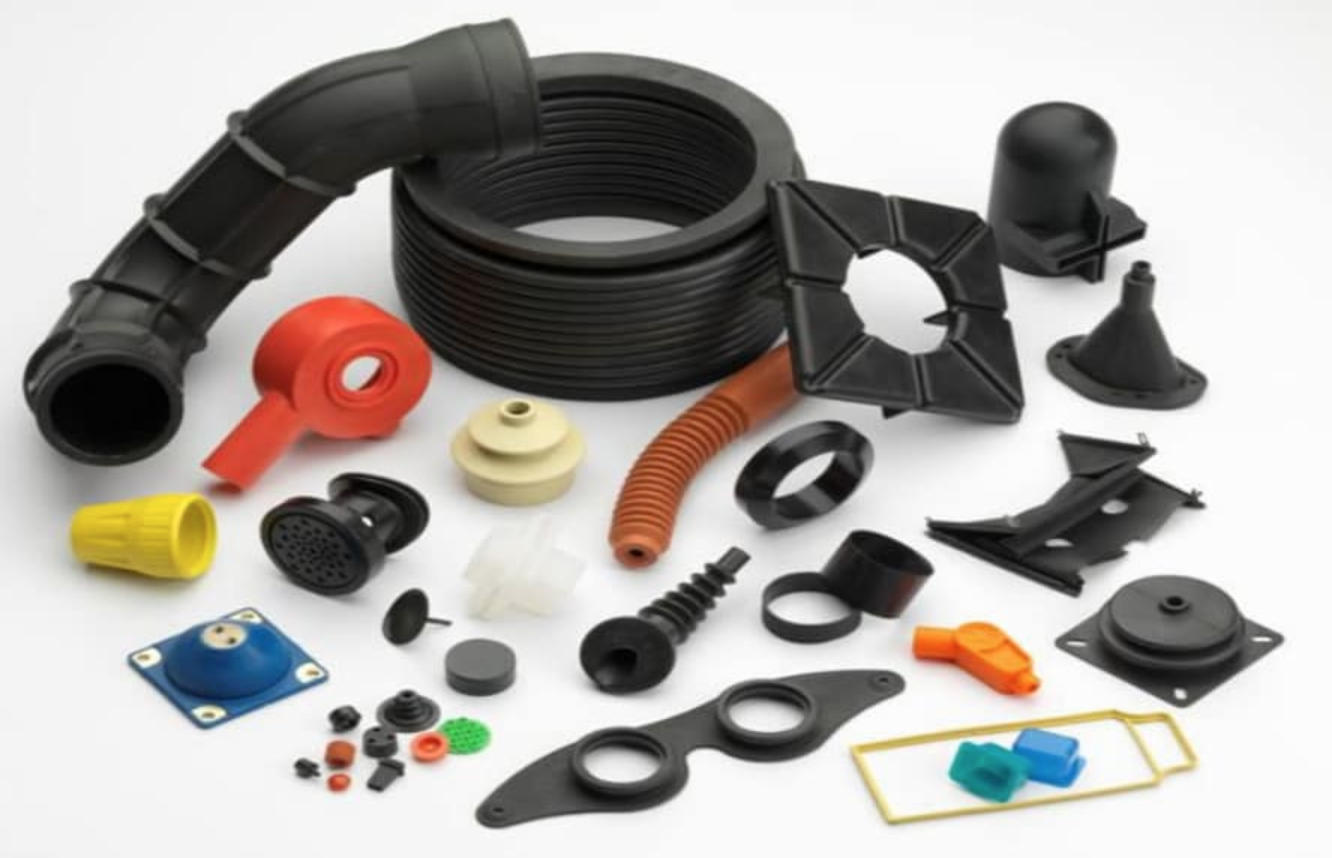

Unikalne cechy CIM sprawiają, że doskonale nadaje się do zastosowań w branżach, w których wytrzymałość, dokładność wymiarowa i wykończenie powierzchni mają kluczowe znaczenie.
Belki zderzaka
Tablice przyrządów
Wsporniki konstrukcyjne
Panele drzwiowe,
Lekkie części wzmocnione włóknem pomagają zmniejszyć masę pojazdu i zmniejszyć zużycie paliwa.
Panele wewnętrzne
Podpory konstrukcyjne
Owiewki kompozytowe
W tym przypadku CIM jest stosowany do kompozytów o wysokiej wydajności, które wytrzymują zmiany temperatury i obciążenia.
Obudowy wyłączników
Osłony izolacyjne
Elementy rozdzielnicy
Materiały termoutwardzalne formowane metodą CIM zapewniają doskonałe właściwości dielektryczne i odporność na ciepło.
Artykuły sportowe (np. rakiety tenisowe, części rowerowe)
Wysokiej klasy skorupy bagażowe
Części te korzystają ze zdolności procesu do wytwarzania lekkich, ale mocnych skorup o doskonałym wykończeniu.
| Tradycyjne | formowanie wtryskowe | Formowanie wtryskowe pod ciśnieniem |
|---|---|---|
| Ciśnienie wtrysku | Wysoki | Niższe podczas pierwszego wtrysku |
| Zamknięcie formy | Całkowicie zamknięte podczas wstrzykiwania | Częściowo otwarty podczas wtrysku, a następnie ściśnięty |
| Naprężenie w częściach | Wyższy | Niżej |
| Orientacja włókien | Mniej jednolite | Bardziej jednolite |
| Wykończenie powierzchni | Dobre, ale mogą pokazywać linie spawów | Doskonałe, mniej linii spawów |
| Koszt sprzętu | Niżej | Wyższe dzięki specjalistycznym kontrolom |
| Czas cyklu | Zwykle krócej | Nieco dłużej |
Producenci mogą poprawić wyniki CIM, koncentrując się na kontroli procesu i projektowaniu form:
Precyzyjna kontrola szczeliny formy
Częściowo otwarta szczelina musi być stała, aby zapewnić powtarzalną jakość.
Zoptymalizowana prędkość wtrysku
Zbyt duża prędkość może spowodować błysk; zbyt wolne może spowodować niepełne napełnienie.
Zarządzanie temperaturą
Utrzymuj stabilną temperaturę formy i materiału, aby zapobiec defektom.
Kontrola prędkości kompresji
Płynna, kontrolowana kompresja zapobiega uwięzieniu powietrza i niedoskonałościom powierzchni.
Kondycjonowanie materiału
Suszyć materiały, jeśli jest to wymagane, aby uniknąć pustych przestrzeni i pęcherzyków.
Wraz z rosnącym zapotrzebowaniem na lekkie kompozyty w przemyśle motoryzacyjnym, lotniczym i energii odnawialnej, oczekuje się, że formowanie wtryskowe z tłoczeniem zyska szersze zastosowanie.
Postępy w formowaniu wielu materiałów, automatyzacji i monitorowaniu procesów w czasie rzeczywistym sprawiają, że CIM jest bardziej opłacalny i precyzyjny. Ponadto materiały wzmocnione włóknami pochodzącymi z recyklingu mogłyby zyskać na zdolności CIM do radzenia sobie z krótszymi długościami włókien przy jednoczesnym zachowaniu integralności strukturalnej.
Formowanie wtryskowe tłoczne stanowi potężną ewolucję technologii formowania, łącząc precyzję i szybkość formowania wtryskowego z zaletami jakości i wytrzymałości formowania tłocznego. Uważnie kontrolując etapy wtrysku i sprężania, producenci mogą wytwarzać części, które są lżejsze, mocniejsze i bardziej stabilne wymiarowo – a cechy te stają się coraz ważniejsze w nowoczesnej produkcji.
Chociaż wymaga specjalistycznego sprzętu i nieco dłuższych czasów cykli, jego zdolność do wytwarzania pozbawionych defektów części o wysokiej wydajności sprawia, że jest to atrakcyjny wybór dla branż od motoryzacyjnej po lotniczą.
W środowisku produkcyjnym, które ceni wydajność, wydajność i jakość, formowanie wtryskowe z tłoczeniem jest doskonałym przykładem tego, jak procesy hybrydowe mogą przesuwać granice tego, co jest możliwe.
